光譜成像技術在海洋溢油監測中的應用
發布時間：2022-05-30
溢油污染是最常見的海洋污染之一，如海上作業船只、輸油管道等造成的油污泄漏，給近海水域生態環境和沿岸居民生活健康帶來了惡劣影響。如何高效、及時發現溢油情況，防微杜漸，是目前保障海洋生態環境亟待解決的重要問題之一。傳統方法是通過人工目測或船巡方式來檢測海面有無溢油情況，但其手段單一，效率也較低。
本案例主要通過模擬海面溢油，采用無人機結合光譜相機的方式，在100米左右不同高度下進行現場實測。
機載光譜采集分析設備
機載高清光譜相機由深圳市中達瑞和科技有限公司自主研發和生產制造，可快速、精準、大面積獲取光譜信息。該產品覆蓋400-1000nm波段光譜范圍，可并行采集7個光譜通道的圖像數據和1個可見光通道圖像，實時圖傳，實時查看計算結果，針對異常狀況可快速做出針對性決策。
機載高清光譜相機

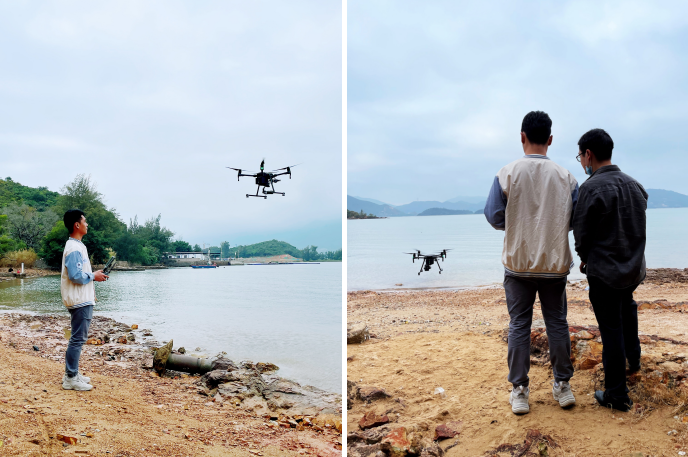

海面溢油光譜數據采集現場
數據分析與模型匹配
通過光譜相機搭載無人機，對存在溢油區域的海面進行光譜數據采集和分析。

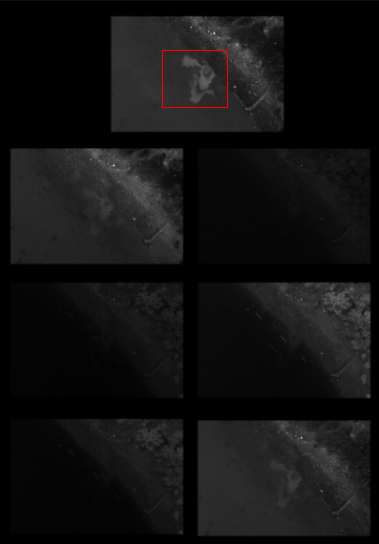

7波段光譜圖像，紅色區域?yàn)橐缬?/span>，高度52米
選取不同高度下采集的光譜數據，對溢油、海水及海中物體（石塊）進行光譜分析，其光譜曲線如下圖：

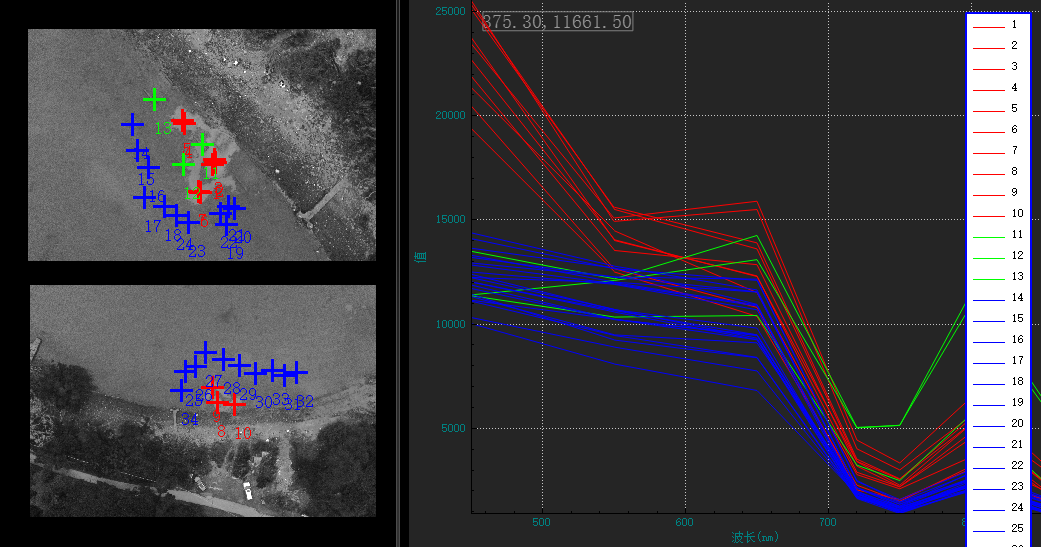

光譜曲線（紅色：溢油，藍色：海水，綠色：海中石塊）
從如上光譜曲線圖中看出，將不同時間與高度下采集的光譜數據，進行歸一化技術處理后，不同物質光譜曲線各有特點，且具有自身一致性，如不同時間采集的溢油光譜具有明顯相同的曲線趨勢，驗證溢油是可被識別的。
基于溢油和背景水體（海水）兩者的光譜特征差異，通過對獲取的光譜數據進行光譜標注、算法計算和模型匹配處理后，海面溢油區域可清晰辨別，同時可上報溢油坐標位置，通過坐標位置，可進一步計算出溢油面積，如下圖。

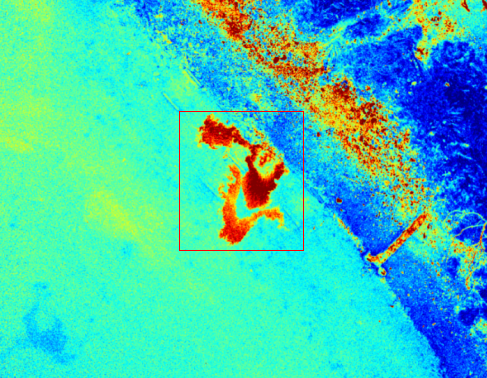

海面溢油光譜偽彩圖
溢油面積約：123平方米
緯度：GPS Latitude: 22 deg 39’ 2.88” N
經度：GPS Longitude: 114 deg 32’ 5.74” E
根據本案例結果表明，基于機載光譜成像技術，溢油與海水在光譜成像技術下可被明顯識別與區分，輔助相關部門做出快速響應，降低溢油污染對環境的影響，減少經濟損失，降低人工成本。
